壁挂直流电源系统

产品概述产品特点主要特性

壁挂直流电源系统

产品概述

壁挂直流电源系统是我公司专为小容量直流电源系统而设计，适用于小型开关站、小型用户变电站及小型变电站、高层楼宇高压配电系统操作。采用一体化设计思路，由SD220D03ZZ-3 3A(或SD110D05ZZ-3 5A)模块、SDJK006G-3S监控硅链、小托架、壁挂电源箱体构成。壁挂电源系统集成AC/DC模块，监控、硅链、交直流配电于一体，只需外接电池组即可构成完整的直流操作电源系统。

产品特点

◆ 适合构成38AH/220V以下的系统或65AH/110V以下系统；

◆ 最多可安装3个SD220D03ZZ-3 3A(或SD110D05ZZ-3 5A)自然冷却数字智能模块；

◆ 降压单元具有自动硅链降压功能，采用CPU智能控制，最大电流2.0A,冲击电流30A/0.5S，可设定硅链输出电压(110V系统最大电流3.0A)；

◆ 监控器采用LCD显示，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准；

◆ 监控器具有电池自动管理功能。控器监测电池电压、控母电压，控母电流、电池充放电电流及模块状态；

◆ 监控器可以挂接电池巡检单元(DCXJ-19)，完成对18节电池的电压检测；

◆ 提供RS232/RS485通讯接口，有CDT、MODBUS两种通讯规约选择,实现与电站自动化系统连接；

◆ 提供一路单相交流输入和一路PT100输入。PT供电时系统自动限制输出功率，输出限流2.0A。110V系统，输出限流3.0A；

◆ 具有母线绝缘监测功能。母线接地故障告警。具有电池断路器跳闸告警功能；

◆ 出线方式下进下出。(出线孔径4*Φ30)；

◆ 模块可热插拔。

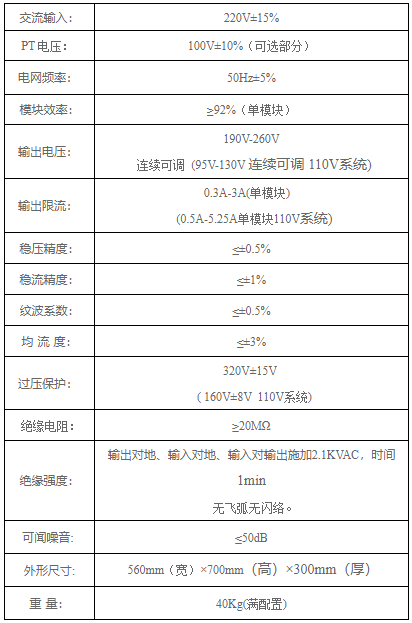

主要特性
