核心部件

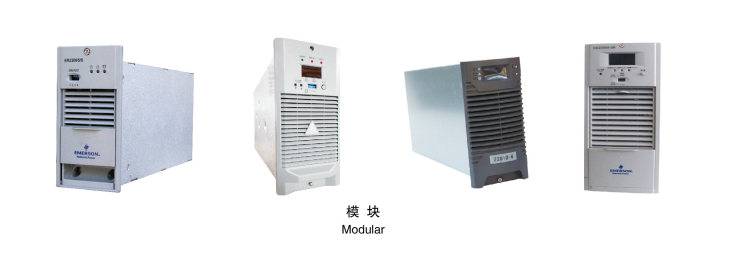

一、高频开关电源模块

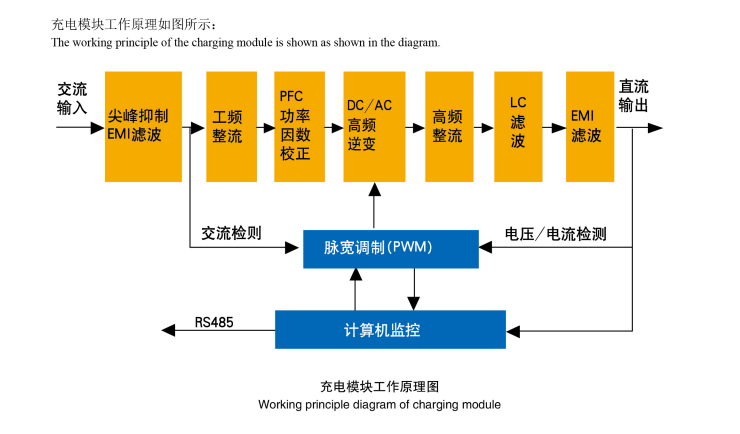

1、我公司采用的高频模块由三相380V交流电首先经过尖锋抑制和EMI电路，再经过工频整流后变成脉动的直流。在滤波电容和电感组成的PFC滤波电路的作用下，输出约520V左右的直流电压。电感同时具有无源功率因数校正的作用，使模块的功率因数达到0.92。主开关DC/AC电路将52OV左右的直流电转换为20KHz的高频脉冲电压在变压器的次级输出。DC/AC变换采用移相谐振高频软开关技术。变压器输出的高频脉冲经过高频整流、LC滤波和EMI滤波，变为220/110V的直流电压。

2、PWM控制电路采用电压电流双环控制，以方便实现对输出电压的调整和输出电流的限制，即使在短路情况下。回缩电路起作用，不会损坏模块，提高模块工作的可靠性。同时将交流输入采样得到的前馈信号送入PWM控制电路提高电路工作的稳定性。另一方面，为了实现模块输出的遥调，计算机输出的数字信号经D/A变换后送入PWM控制器对输出电压进行调整，监控电路监测到模块异常时，使模块停止输出，有效保护模块。

3、模块面板上有控制开关、状态指示灯和数码管显示，它们是充电模块与人交流的窗口，显示充电模块的输出电压或电流值，指示均浮充状态和各种保护告警状态。通过控制开关来设置、控制充电模块的工作方式和地址，调整其输出电压。

4、模块采用先进的移相谐振高频软开关电源技术，模块效率大于94%;采用无源PFC技术，功率因数大于0.92：模块具有输入过/欠压保护，输出过压保护/欠压告警，短路回缩，缺相保护，过温保护，原边过流保护等多种保护功能；

5、真正的热插拔设计，插针选用高品质镀金插针，并有独特的长短针专利设计，方便了系统维护；

6、具备电磁兼容和安规措施，抗干扰能力强，符合工EC相关标准；

7、与传统相控电源比较，输出纹波大大减小；

8、模块间采用低差自主均流技术，多个充电模块并机运行时，具有理想的均流性能。

9、模块直流输出采用元级限流方式，可根据负载电流的大小和电池容量，由系统监控模块选择限流点，稳流精度优于0.5%，模块内设置了短路回缩特性，即使模块处于长期短路状态也不致损坏；

10、模块内置CPU，可显示电压电流并故障告警，离开监控仍可独立正常工作；

11、充电模块内部监控板在监视控制模块运行情况的同时，还与系统监控模块通信，使充电模块具有遥控、遥测、遥信、遥调功能。

二、中央监控单元

1、SD系列监控模块

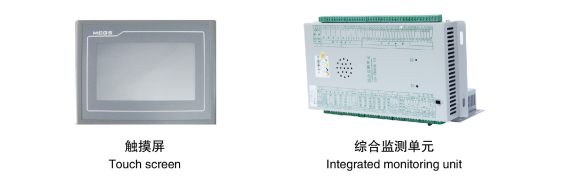

综合测量模块与触摸屏型的人机界面组合而成的监控综合测量模块:实现数据采集转换功能，提供与开关量模块、绝缘监测模块等通信的接口:具有故障无源接点输出，直接接入后台监控:24路开关量输入，实时监控各个开关状态；

触摸屏型的人机界面，配合综合测量模块完成系统各项控制，负责收集显示系统的所有数据。判断定位系统的故障，并自动完成电池管理。人机界面可通过RS232和RS485通信口与远程监控系统完成“四遥”功能。

符合高等级的抗扰度国际标准，工作稳定可靠。

设置数据密码保护，保证设备维护、操作权限。

可切换中英文显示，界面友好，便于操作。

监控可同时管理两组电池，并可检测两段母线数据提供RS232、RS485硬件接口，可方便接入远程监控系统

支持RTU、MODBUS等多种规约，易于与远程监控系统的通信。

2、PSM系列监控模块

监控的主要特点：

1）三级集散式监控：整机采用分布式监控系统，所有模拟量和开关量在底层外理后，通过数字通讯传送到监控单元，抗干扰能力强。同时这种工作方式使系统扩容方便，可根据用户的需求配置相应的充电柜和馈电柜数量。

2）完善的监控功能；

3）遥控(远端限制)：控制模块的开/关机，均浮充转换，限流调节。

4）遥测：交流输入电压；充电模块的输出电压、电流；电池电压、电流；动力控制母线电压、电流等。

5）遥调(远端限制)：调节充电模块的输出电压、电流，电池电压、充放电电流等。

6）遥信:充电模块通讯及故障告警，交直流配电监控通信及故障告警，绝缘检测仪通信及故障告警等。

7）方便的参数设置：下级设别的种类和数量、电池充放电参数、各种电压或电流保护告警点等都可以设置。

8）具有温度补偿功能，能够判断电池温度异常并告警，具有电池单体压差告警功能，提供完善的电池保护功能。

9）能提供多对干接点输出(一个监控模块本身故障)。

10）四种可选后台通讯规约CDT、MODNUS、IEC101、IEC103、DNP3.0。

11）强化菜单显示功能，中/英文菜单可设置，110V/22OV可设置、支路显示方式可设置。

12）除历史告警外还增加监控重要操作日志记录和电池单体电压记录，帮助事后追溯事故原因。

13）100条历史告警记录，全面记录系统运行状态符合电磁兼容和安规标准。

14）容量管理：用户可以设置电池的充电效率、放电特性曲线等参数来调整电池容量的计算结果。监控单元可以根

15）据电池电流、充放电状态以及放电系数对电池进行容量管理，并通过连续积分的计算方法实时地显示在液晶屏幕上，

16）使用户一目了然地看到电池容量的实时变化。

17）实时温度补偿功能：-3mv/2v/摄氏度(出厂设置值)。

18）监控单元实现电池自动管理功能，适合无人值守。

19）采用屏幕液晶显示器汉字界面，人际化键盘，操作方便。开放式的接口设计及标准的通讯协议。

20）功能强打的后台调试配置软件，提高调试效率。

三、降压单元

产品说明

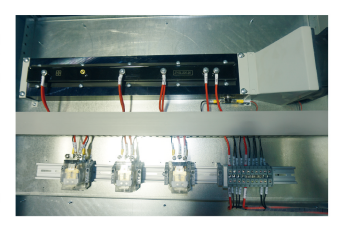

本系列电压自动调节器用于手动或自动调节直流屏(柜)控制母线电压。本调节器配有数字式单片机自动控制电路、大电流直流继电器和分组降压硅链，调节迅速，工作稳定，安装方便。

原理简介：

1）自动状态：DJ中的自动检测电路不断检测硅链输出端的电压(既控制母线电压)，经过信号衰减、比较、信号变换后，直接驱动大电流继电器，从而自动调节输出电压，使输出电压=额定电压士0.5倍的“硅链每组压降”。

1）手动状态：由手动转换开关控制大电流继电器，使硅链分组投入或被短接，从而改变输出电压。

主要参数

降压范围：0-35v

降压分组：2-10(可根据用户需要分组)

额定电流：10-200A

稳压精度：≤5%

四、接线方式

1、双母线分段

本接线方式适用于大型变电站和大型发电厂。

1)双母线分段系统简介

系统由交流切换单元，充电/整流模块，调压单元，绝缘监察，闪光回路，微机监控单元，人机界面(HMI)蓄电池，馈出单元等构成。系统合闸母线和控制母线各分为两段，总母线通过开关分别向二段母线供电。

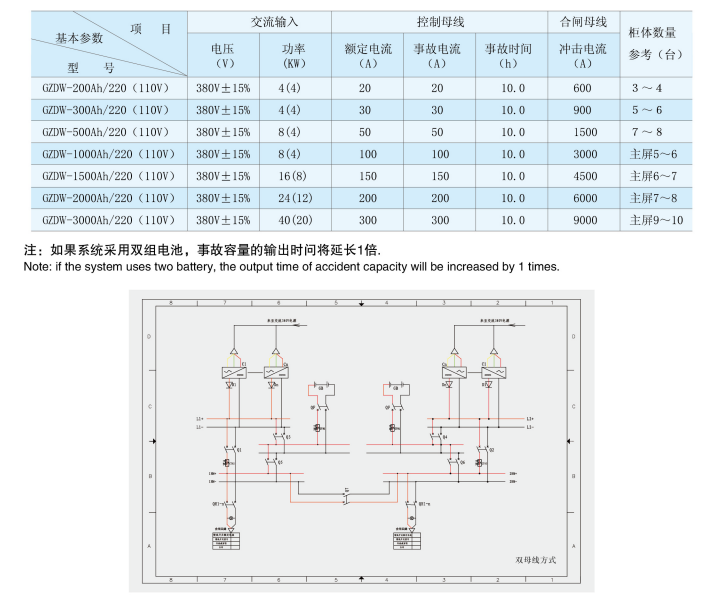

2)双母线分段系统参数表

2、单母线不分段

电池容量选择一般较大，适用于大型变电站和发电厂和大型工矿企业。

1)单母线不分段系统简介

系统由交流切换单元，充电/整流模块，闪光回路，绝缘监察，微机监控单元，人机界面(HMI)，蓄电池，馈出单元等构成。由于只有一段母线，取消了调压单元，故电池的数量相应的稍少，220V系统一般电池数量在102~104只(2V/只)，110V系统数量则减半。

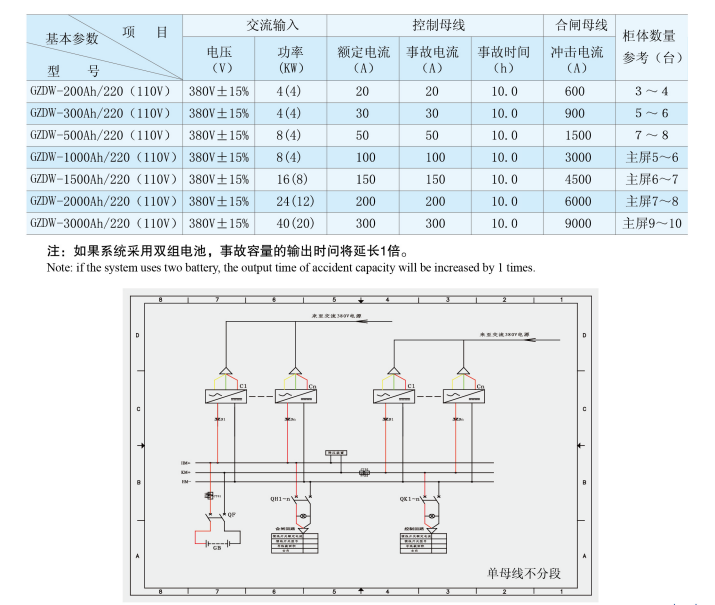

2)单母线不分段参数表

3、单母线分段

该类型的直流电源屏适用于中、小型变电所、开闭所和企业

1)单母线分段系统简介

系统由交流切换回路，三组充电/整流模块，闪光回路，绝缘监察，微机监控单元，人机界面(HM工)，馈出单元，两组蓄电池组组成，其中两组充电模块分别对两组电池充电及给两段母线供电，两段母线可以通过母联开关联系，另一组模块可分别对两组电池充电及给母线供电。电池采用204~210只(2V/只)，110V系统电池数量减半，取消降压单元。

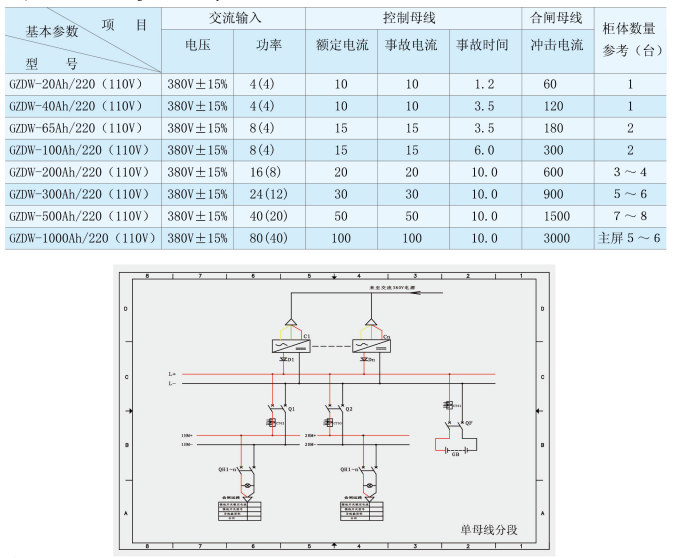

2)单母线分段系统参数表
