接线方法：

1）工作电源接入控母；该模块有防反接功能，如果电源接线不正确，电源指示灯将不亮；

2）只有接线正确后，红色的电源指示灯将被点亮。

3）温度探头可用屏蔽线接入电池柜内；

4）485A及485B对应接入监控的内部通讯的485A及485B；如果与上位监控正常通讯时，工作指示灯将闪烁，说明此时通讯正常；如果工作指示灯常亮或常灭说明模块与监控之间没有通讯上。

5）该模块内部有看门狗防止模块工作不正常，同时还备有复位按键，如有需要可以按下复位按键，使该模块重新开始工作。

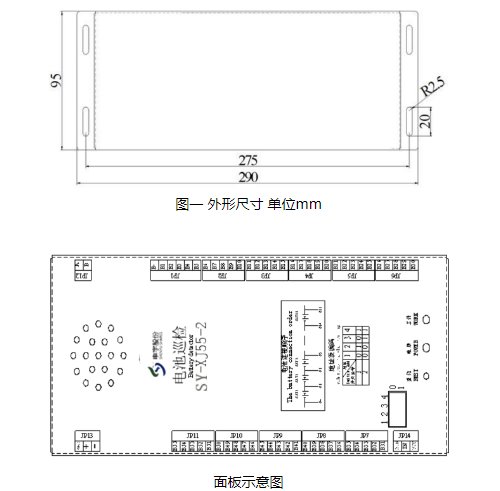

6）该模块的地址编码开关是针对使用多个电池巡检模块用的，具体设置请参考模块面板的地址编码图；当系统只使用一个电池巡检模块时，按照地址表编码上的“1”设置。

7）电池接入请从***节开始顺序往下接，如接错，将损坏采样模块；

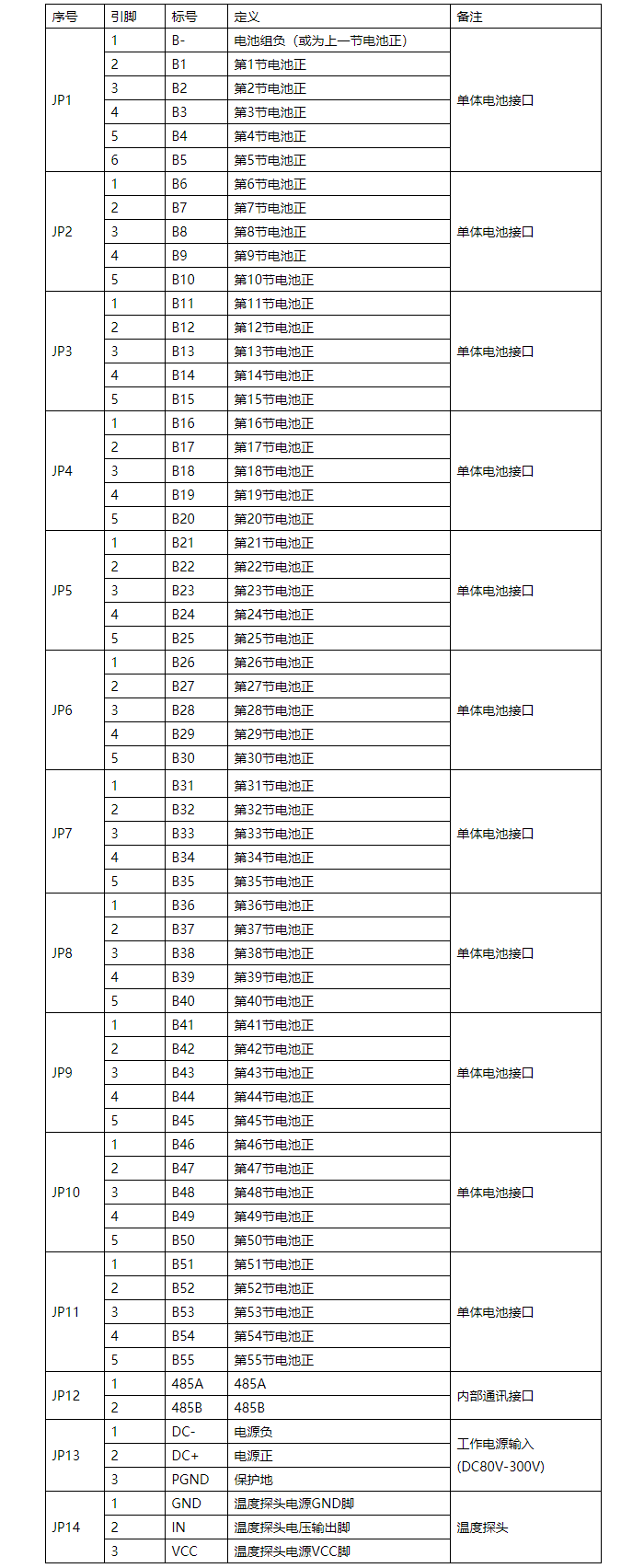

8）电池巡检仪的接口定义和接线方法：

     B-接第1节电池的负极；

     B1接第1节电池的正极；

     B2接第2节电池的正极；

     ……

     B18接第18节电池的正极；

     ……

     B55接第55节电池的正极；

主要技术参数：

１、***采样节数：55节

2、单电压采样范围：1-5V

3、温度采样范围：-20℃∽99℃

注意事项：

在接入模块时，请先将该模块电源切断，在采样插头处用万用表校验每节电池正负极有无接反，***节电源负极与***一节电池正极电压是否正常，如正常，再将电池采样接头插入采样接口，请仔细检查两个插头有无插错位置，确认后，将供电电源接入。如果数字口正确接入，2分钟后在监控器上就能查看电池单体电压。
