温度探头的管脚定义：

1）如果TMP36温度探头引出线超过1米，请使用2芯屏蔽线，屏蔽层接GND。

2）温度检测的VCC接TMP36G的+VIN；

3）IN接TMP36G的OUT；

4）GND接TMP36G的GND；

      此模块可采24节电池，如果只采18节电池，先在监控器参数设置里将电池节数整定为18节(整定方法参照监控液晶屏操作方法)，此时采样就只采前18节电池，所以接入一定要接前18节。其余节数设置、操作方法相同。

接线方法：

      工作电源接入控母；该模块有防反接功能，如果电源接线不正确，电源指示灯将不亮；

      只有接线正确后，红色的电源指示灯将被点亮。

      温度探头可用屏蔽线接入电池柜内；

      485A及485B对应接入监控的内部通讯的485A及485B；如果与上位监控正常通讯时，工作指示灯将闪烁，说明此时通讯正常；如果工作指示灯常亮或常灭说明模块与监控之间没有通讯上。

      该模块内部有看门狗防止模块工作不正常，同时还备有复位按键，如有需要可以按下复位按键，使该模块重新开始工作。

      该模块的地址编码开关是针对使用多个电池巡检模块用的，具体设置请参考模块面板的地址编码图；当系统只使用一个电池巡检模块时，按照地址表编码上的“1”设置。

      电池接入请从***节开始顺序往下接，如接错，将损坏采样模块；

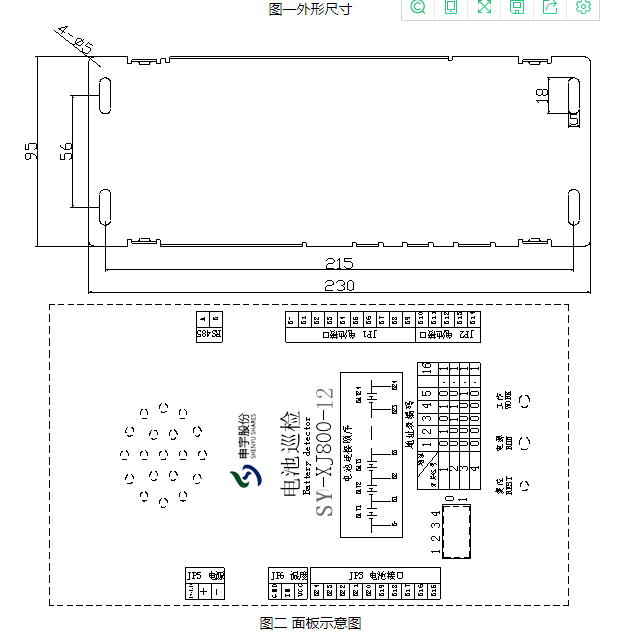

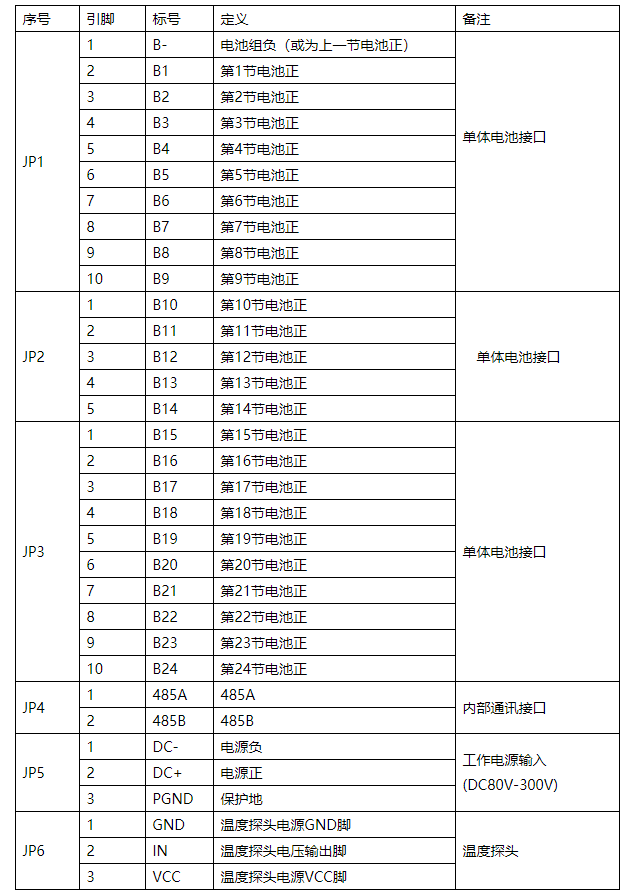

      电池巡检仪的接口定义和接线方法：

      B-接第1节电池的负极；

      B1接第1节电池的正极；

      B2接第2节电池的正极；

      ……

      B18接第18节电池的正极；

      ……

      B24接第24节电池的正极；

主要技术参数：

１、***采样节数：24节

2、单电压采样范围：1-16.2V

3、采样精度：0.5%

4、采样周期：60秒

5、通讯方式：数字RS-485

6、工作电源：DC80-300V

7、温度采样范围：-20℃∽99℃

8、工作温度：-5℃-----+50℃

注意事项：

在接入模块时，请先将该模块电源切断，在采样插头处用万用表校验每节电池正负极有无接反，***节电源负极与***一节电池正极电压是否正常，如正常，再将电池采样接头插入采样接口，请仔细检查两个插头有无插错位置，确认后，将供电电源接入。如果数字口正确接入，2分钟后在监控器上就能查看电池单体电压。
