开关量单元模块SY-KGL800
产品概述
SY-KGL800开关量单元模块是对开关量在线检测及告警干节点输出的一种设备，单一模块可采集40路开关量、8路无源干节点告警输出。内部采用CPU控制，采用RS485数字口与上位机通讯，采样回路与数字口光耦隔离，因此该模块采样速度快，可靠性高，可五个模块并联使用（取决于监控的支持），达到120开关量检测及40路干节点输出。
产品特点

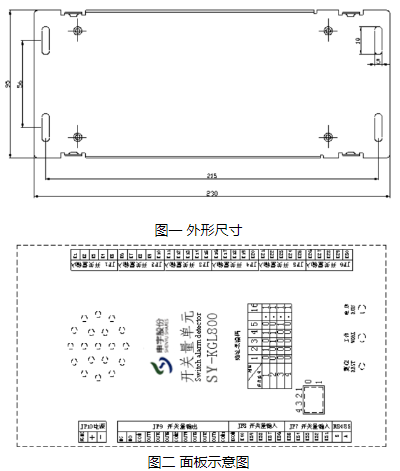

开关量单元模块为板后安装，外形尺寸见图一；面板示意见图二

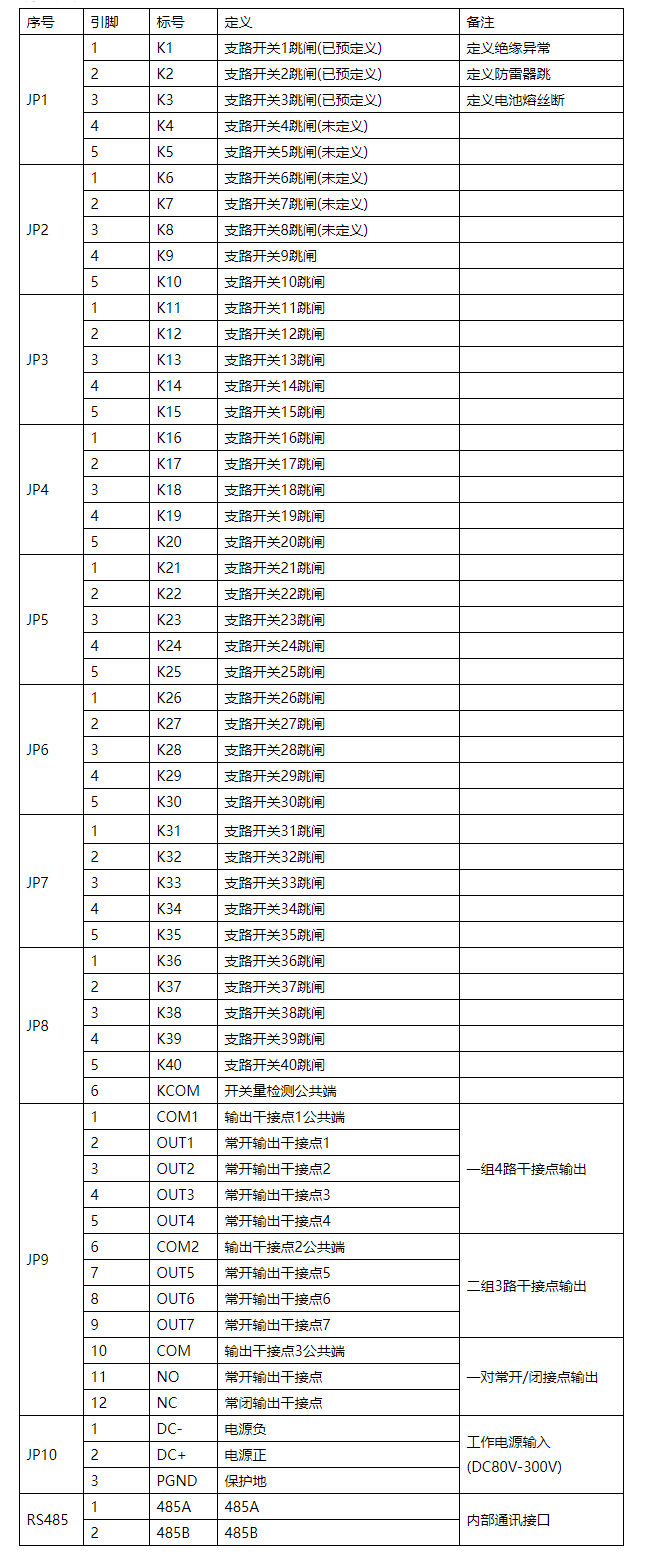

端口定义：
注意，下面描述只是针对KG40取代KG32的描述：
此模块可采40路开关量，前K1－K8路为厂家定制专用，现K1接点对应：绝缘异常；K2接点对应：防雷器跳；K3接点对应：电池熔丝断；K4－K8未定义，如果客户没有特殊要求，这些节点作为普通的开关量检测点。如果只采集37个开关量且没有K1－K3所对应的量，可从K4开始顺序往下接，多余的点不接线即可，客户必须记录好哪一路对应什么开关量检测，以便在有开关量告警时能迅速找到故障点。
8路干节点输出，在有对应的告警信息时，干节点闭合，可接入光字牌、电铃或送往中央信号屏。这个在老版本的监控已经被定义了（如要修改，请订货前说明）：
COM1，OUT1控母过压。
COM1，OUT2控母欠压。
COM1，OUT3模块故障。
COM1，OUT4交流故障。
COM2，OUT5绝缘故障。
COM2，OUT6电池故障。
COM2，OUT7馈线开关跳。
COM，NO总故障。
开关量输入和输出的定义取决于主监控器的定义，开关量本身是纯粹的无源的开关量节点输入检测和8个节点输出，其定义是监控定义，因此，开关量的输入检测和输出控制请看主监控器的定义，且以主监控器的定义为准。
主要特性
主要技术参数：
1．开关量输入：40路
2．干节点输出：8路
3．通讯方式：数字RS-485
4．工作电源：DC80-300V
5．干节点输出容量：220V/0.2A
6.工作温度：-5℃-----+50℃
注意事项：
在接入开关量单元模块时，请注意该模块电源的‘＋－’极，工作电源接入控母，请勿接反。RS485的A、B请勿接反，否则将出现通信不上的情况。请仔细检查开关量输入及干节点输出两个插头有无插错位置，否则将损坏模块。确认后，将供电电源接入。
