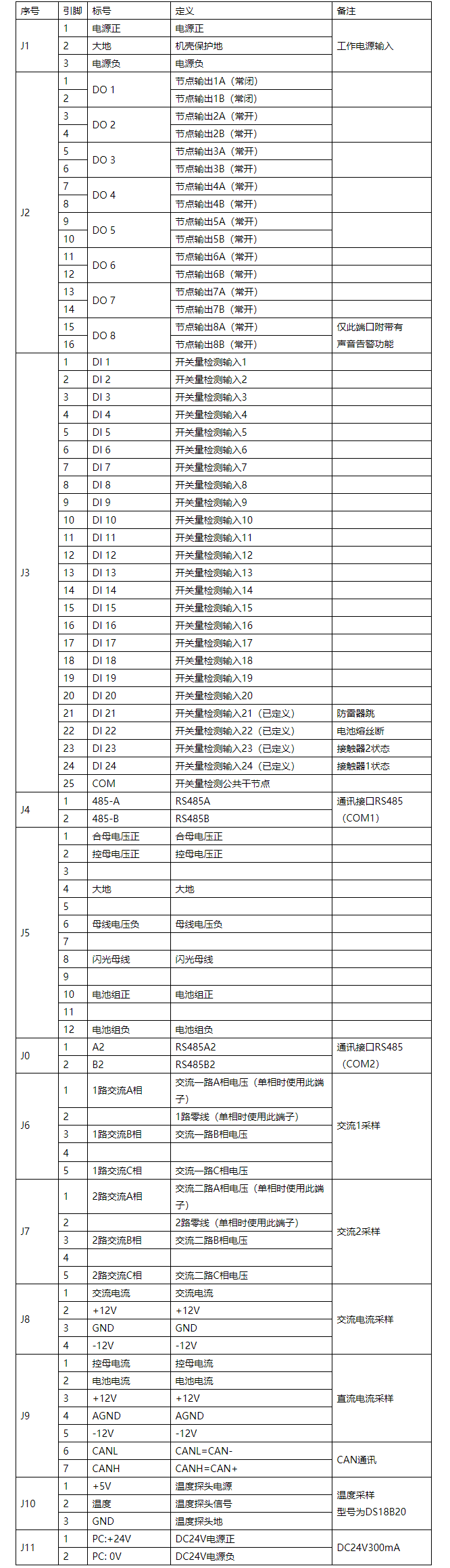

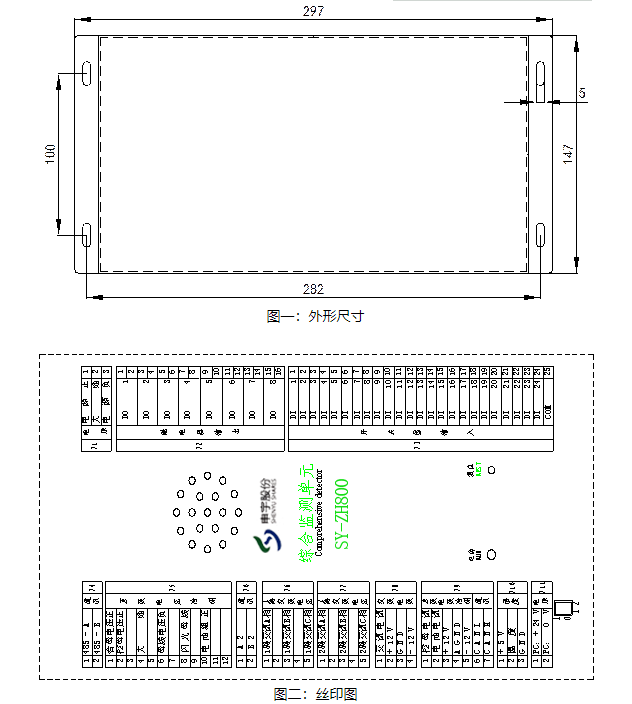

接线端口定义：

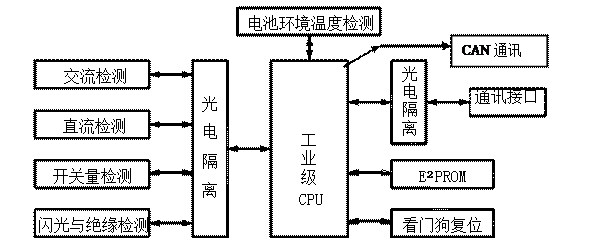

1：此模块可采集2路三相交流电压，1路交流电流，3路直流电压，2路直流电流，1路母线绝缘，1路温度。

2：可采集24路干节点输入，和控制8路干节点输出。（注：干节点输入：该节点是反映干接点的闭合状况的。接入方法为，此节点只能为接入接触器（开关）无源辅助节点）。干接点输入输出定义取决于监控系统的定义。J2端子输出定义需要在开关量输出里根据故障代码表具体定义，如有启动备注里的项目，需要按照定义在对应的开关量输出里根据故障代码表定义。

3：具有2路RS485通讯，1路CAN通讯。单元内置CAN通讯模组可以对具有CAN通讯的整流模块进行通讯，控制。有CAN通讯模组的综合采样单元型号为ZH11，没有的为ZH01。

4：拨码开关：对照丝印，将2位拨码开关的第1位拨码拨到“0”上表示1号综合采样单元；拨到“1”上标示2号综合采样单元。第2为拨码目前保留。

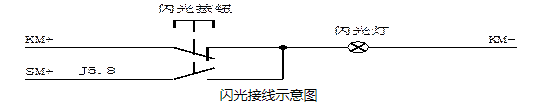

5：绝缘监察继电器功能，闪光继电器功能。

6：交流采样：当接入三相交流电压采样时，一定不要接入零线，只须接入三相电压（不带零线），监控系统做对应的参数设置；当接入单相交流电压采样时，只须接入单相交流采样线（接到对应的“A相电压”）和零线上，监控系统做对应的参数设置。

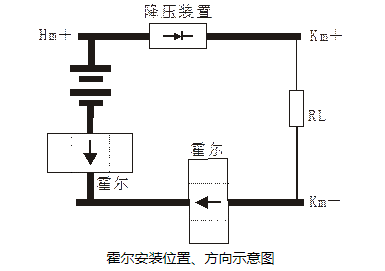

7：霍尔电流采样：该插座分别接入两只霍尔。霍尔的安装方法：电池电流采样的串入电池回路中，电池充电时，霍尔输出为正电压信号。控母电流采样的控母回路中，控母有负载时，霍尔输出为正电压信号。见示意图。

主要技术参数：

1、工作电压范围：DC80--300V

2、通讯方式：数字RS-485

3、DC24V输出：DC24V 300mA

4、工作温度：-5℃----+50℃

5、干节点输出：8路

6、开关量输入：24路

7、温度检测：1路

注意事项：

在接入模块时，工作电源输入及控母、合母采样：将此插头对应点接入机柜相应母线上，请勿接反，线径≧0.5mm2。RS485的A、B请勿接反，否则将出现通信不上的情况。各个接口是否对号接入。注意单元的使用方式以及通讯口根据监控系统的分配。

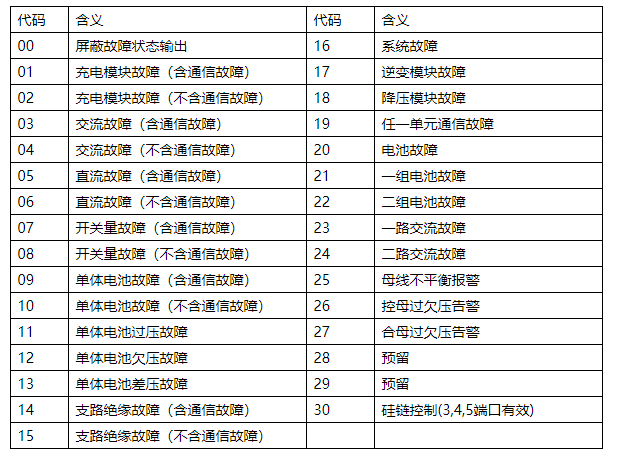

附件：开关量输出代码表：
