绝缘检测模块 SD-JYJC64G(32G)
产品概述
SD-JYJC/64G(32G)模块负责监测母线绝缘、支路绝缘，并通过RS485接口将数据上传到监控主机。
产品特点
SD-JYJC/64G(32G)主要功能如下。
Ø 可检测1段母线对地电压，对地电阻；
Ø 母线支持预警，告警设置；
Ø 无绝缘故障时母线对地电压跳变小于Ukm/10(Ukm为母线电压)；
Ø 可检测母线正、负同时存在的对地电阻；
Ø 母线电阻可测量范围10KΩ~99.9KΩ；
Ø 可检测64(32)支路绝缘；
Ø 支路支持预警，告警设置；
Ø 可检测支路正、负同时存在的对地电阻；
Ø 母线绝缘可检测交流串入电压；
Ø 单台最长巡检时间：≤40S。
Ø 支持主动、被动、主机、从机四种工作模式，可方便满足各类系统配置需求。
支持RS485通讯接口，方便与电力监控设备通讯。
主要特性
1 技术参数

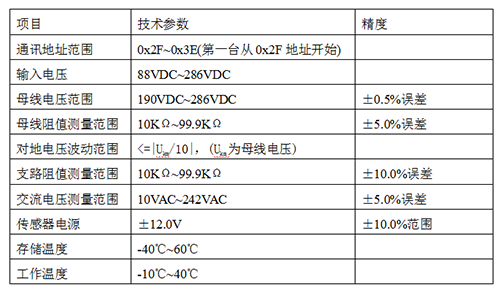

表1-1技术参数

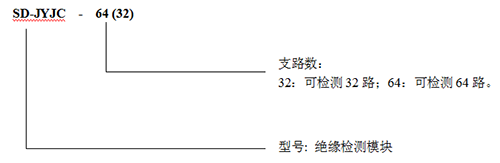

2 型号命名

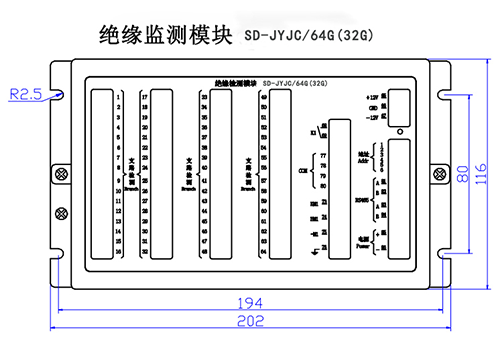

图1-1 SD-JYJC/64G(32G)装配图

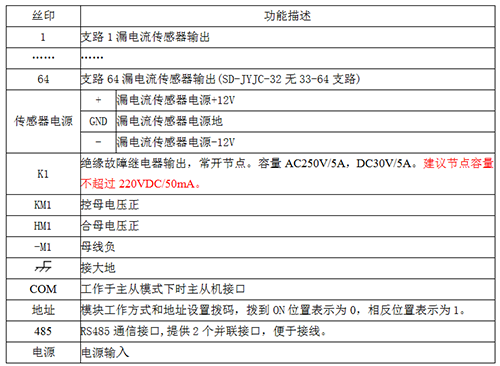

表1-2 SD-JYJC/64G(32G)端子定义
3 绝缘检测使用说明
拨码定义：

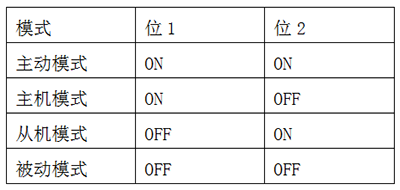

a.模式拨码：
b.地址拨码：

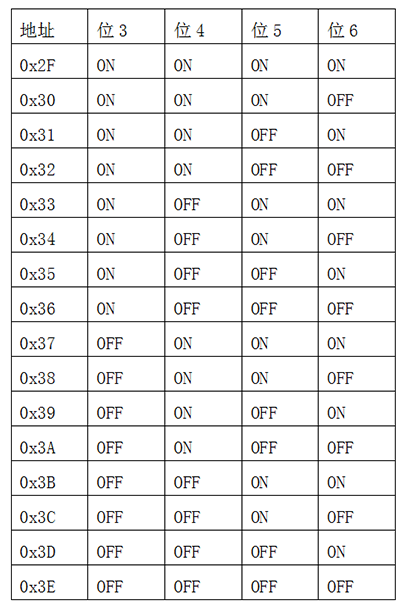

表1-4 地址拨码
工作模式及适用范围
a.工作模式1—主动模式
该模式限制为单台模块工作。应用于单母线系统，工作特点为检测电路一直处于工作状态。
COM连线：必须保持断开。
b.工作模式2—主机模式，工作模式3—从机模式
该模式限制为两台模块协同工作，一台设置为主机模式，一台设置为从机模式。应用于单母线或双母线系统，工作特点为检测电路协同工作，即：主机检测完毕后停止检测并发送信号通知从机可以开始检测，从机检测完毕后会向主机发送信号通知主机可以开始检测，以此交互工作。
COM连线：按照下图连线。
图1-3同步COM口连线
c.工作模式3—被动模式
该模式可最多16台模块协同工作，均设置为被动模式。应用于单母线或双母线系统，工作特点为顺序工作，即：1#模块检测完毕后停止工作，2#模块开始工作，2#模块检测完毕后停止工作，3#模块开始工作……，16#模块检测完毕后停止工作，1#模块开始工作。如此顺序循环工作。
COM连线：必须保持断开。
4 漏电流传感器介绍及安装
SD-JYJC/64G(32G)采用漏电流传感器对支路接地电阻进行采样。图1-4为常用漏电流传感器HEC0.01-E4安装图。图1-5为漏电流传感器接线示意图。表1-5 为HEC0.01-E4技术参数。
表1-5 HEC0.01-E4技术参数
图1-4 HEC0.01-E4外形图

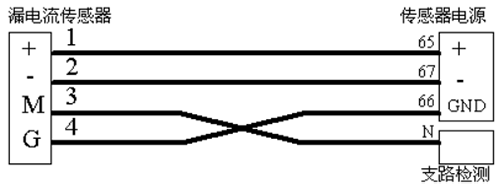

图1-5为漏电流传感器接线示意图
