电池巡检模块SD-DCXJ18

产品概述产品特点主要特性

电池巡检模块SD-DCXJ18

产品概述

SD-DCXJ/18模块负责采集单体电池电压、电池组温度，并通过RS485接口将数据上传到监控主机。

产品特点

SD-DCXJ/18主要功能如下。

Ø 检测19节单体电池电压。

Ø 检测1组电池组温度。

主要特性

1 装配图与接线表

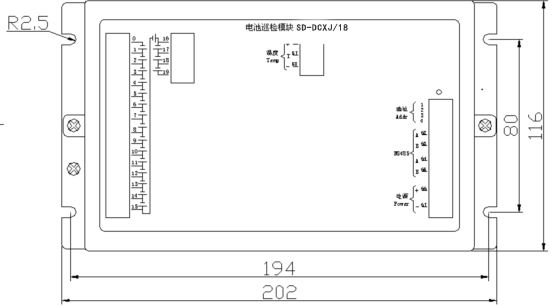

图7-1 SD-DCXJ/18装配图

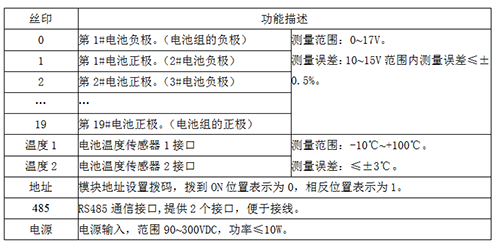

表7-1 SD-DCXJ/18接线表

2 电池接线

每台SD-DCXJ/18模块能检测19节标称值为12V的电池电压。图6-2为检测18节电池时SD-DCXJ/18接线示意图。表6-2为SD-DCXJ/18地址拨码表。

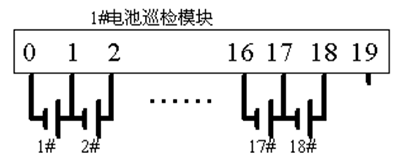

图7-2 SD-DCXJ/18接线示意图

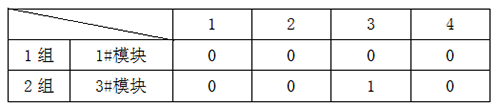

表7-2 SD-DCXJ/18地址拨码表

3 注意事项

在接通之前，还是有必要仔细确认接线，以防止危险。

温度传感器已经做好线，如果需要重新接线，一定要注意正确接线。

温度传感器接口信号线之间不能短路，不能与其他设备的温度信号连接。

有电池巡检模块时，温度传感器用在电池巡检模块上。

485A与监控主机485A连接，485B与监控主机485B连接。
