电池巡检模块SD-DCXJ55

产品概述产品特点主要特性

电池巡检模块SD-DCXJ55

产品概述

SD-DCXJ/55模块负责采集单体电池电压、电池组温度，并通过RS485接口将数据上传到监控主机。

产品特点

SD-DCXJ/55主要功能如下。

Ø 检测55节单体电池电压。

Ø 检测2个电池组温度。

主要特性

1 装配图与接线表

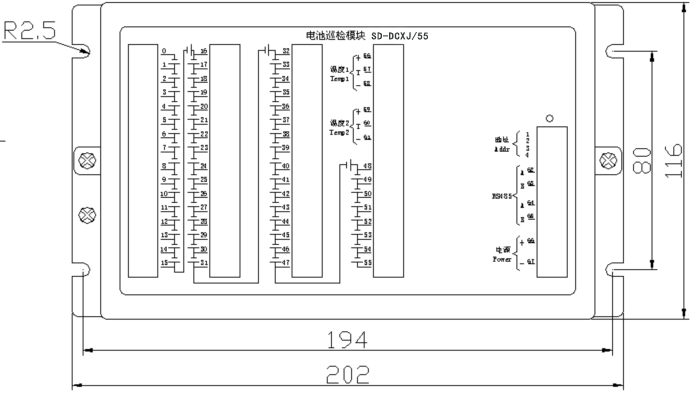

图8-1 SD-DCXJ/55装配图

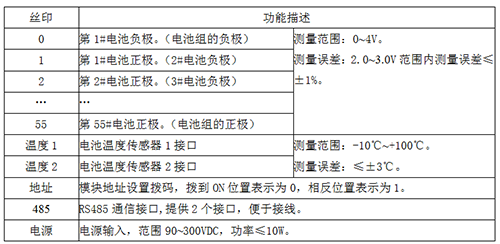

表8-1 SD-DCXJ/55接线表

2 电池接线

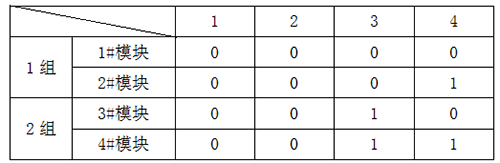

每台SD-DCXJ/55模块能检测55节标称值为2V的电池电压。电池节数大于55节时，使用2台SD-DCXJ/55模块。图7-2为检测108节电池时SD-DCXJ/55接线示意图。表7-2为SD-DCXJ/55地址拨码表。

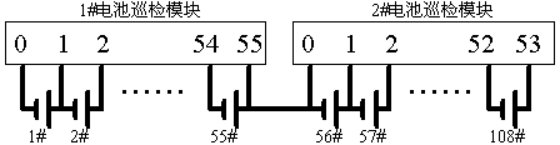

图8-2 SD-DCXJ/55接线示意图


3 注意事项

在接通之前，还是有必要仔细确认接线，以防止危险。

温度传感器已经做好线，如果需要重新接线，一定要注意正确接线。

温度传感器接口信号线之间不能短路，不能与其他设备的温度信号连接。

有电池巡检模块时，温度传感器用在电池巡检模块上。

485A与监控主机485A连接，485B与监控主机485B连接。
