支路检测SD-ZLJC64

产品概述

我司开发的SD-ZLJC/64模块充分考虑到了电力系统应用的多样性，其数据采集单元采用了模块化设计思想，CPU处理单元采用高速运算芯片STM32F105系列，保证支路检测状态的快速性和准确性。

产品特点

SD-ZLJC/64模块负责采集64路开关量输入，内部通讯为CAN通讯，并通过RS485接口将数据上传到监控主机。SD-ZLJC/64主要功能如下：

Ø 内部CAN通讯，对外RS485通讯。

Ø 64路开关量输入状态检测。

主要特性

一技术指标

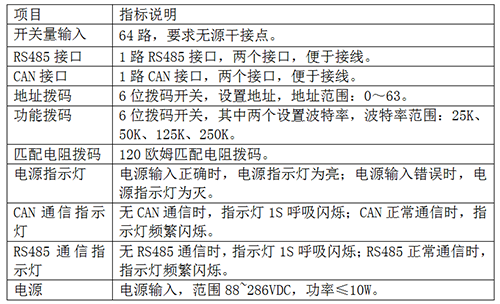

表 1-1 SD-ZLJC/64技术指标

二模块构成及功能说明

1 模块外观、外形尺寸及模块开孔图

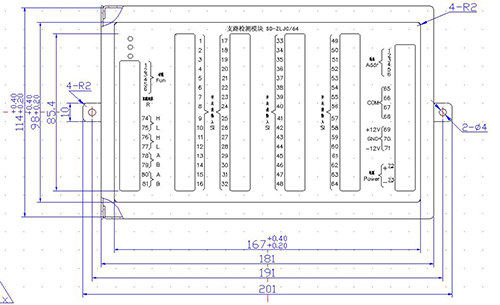

图1-1 SD-ZLJC/64装配图

注：尺寸：202*116*62.5mm 重量：1Kg

使用说明与接线表

2.1、丝印图说明

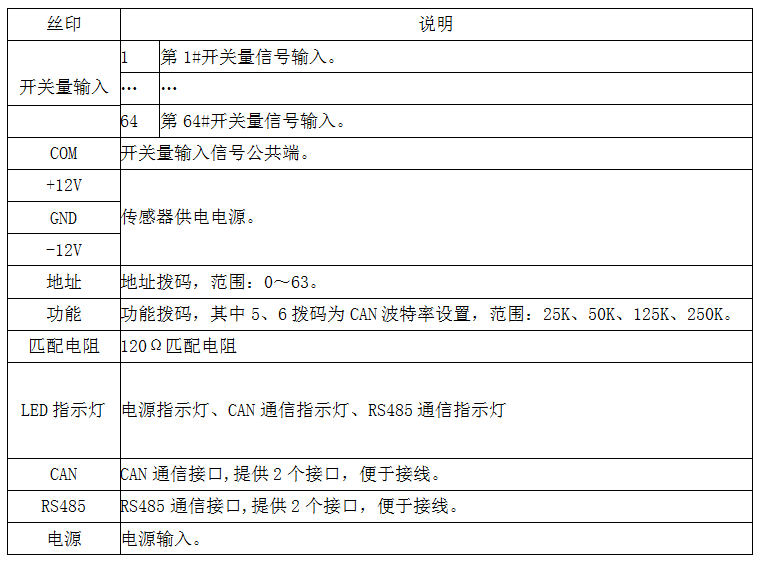

表2-1 SD-ZLJC/64接线表

SD-ZLJC/64开关量输入检测使用AD采样检测技术。开关量输入节点要为无源节点。SD-ZLJC/64标示有“开关量输入”的接线端子为开关量输入，标示有“COM”的接线端子为开关量输入的公共端。图2-3为开关量输入接线示意图。


图2-3开关量输入接线示意图

环境要求及注意事项

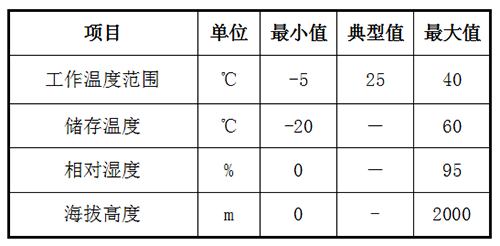

表3-1 使用环境

1、尽管在设计时采取了防信号误接措施，但是在接通之前，还是有必要仔细确认接线，以防止危险。

2、CAN通信为SD-ZLJC/64模块的内部通信，RS485通信为SD-ZLJC/64模块的对外通信。
