（1）站用交流电源

站用交流电源由交流屏监控模块、交流监测模块、开关量监测模块、自动转换开关ATS、进线塑壳开关、电流互感器、智能电量仪表和馈线断路器等组成。实现由站用电交流输出到整流模块的电源分配和保护，从根本上保证了电源的安全可靠切换。

（2）直流操作电源

直流操作电源是在站用交流电源正常和事故状态下都能保持可靠供电给变电站内所有控制负荷和各类动力负荷的电源。直流操作电源系统由直流屏监控模块、整流模块、降压模块、电池巡检模块、绝缘监测模块、开关量监测模块、配电单元和蓄电池组等组成。

直流操作电源的配置提供以下三种方案：

a)一组蓄电池、一组充电装置、单母线接线；适用于35kV及以下的变电站。

b)一组蓄电池、一组充电装置、单母线分段接线；适用于110kV的变电站。

c)二组蓄电池、二组充电装置、两段单母线接线；适用于重要的110kV变电站和220kV及以上的变电站。

（3）交流不间断电源

电力专用交流不间断电源包括电力专用UPS和INV两类，均不配置独立蓄电池组，与直流电源共用蓄电池组，作为直流系统的负荷之一。其中电力专用INV电源一般为“后备”运行模式，主要为变电站的事故照明等对电源的质量要求不高的负荷供电。电力专用UPS它区别于INV的地方是增加了整流器，正常运行为“在线”模式，主要为变电站的计算机监控等对电源质量要求很高的重要负荷供电。

（4）DC-DC通信电源

DC-DC通信电源直接采用直流220V或110V电源输入，利用DC-DC电源变换装置代替原专业48 V通信电源，它与直流操作电源的充电装置和蓄电池组相配合，为电站的通信设备提供可靠的直流工作电源。DC-DC通信电源系统由通信屏监控模块、通信电源模块、综合监测模块、开关量监测模块和配电单元等组成。

（5）配电单元

配电单元是将交流或直流电源通过负荷开关送至各用电设备的馈线单元，交直流一体化电源系统配电单元按功能可分为交流配电单元、直流操作电源配电单元和DC/DC通信电源配电单元。配电单元的监控是通过功能模块实时监测交直流一体化电源系统各配电单元的运行参数，并通过RS-485接口传送给电源系统的子监控模块进行处理。

（6）系统监控模块

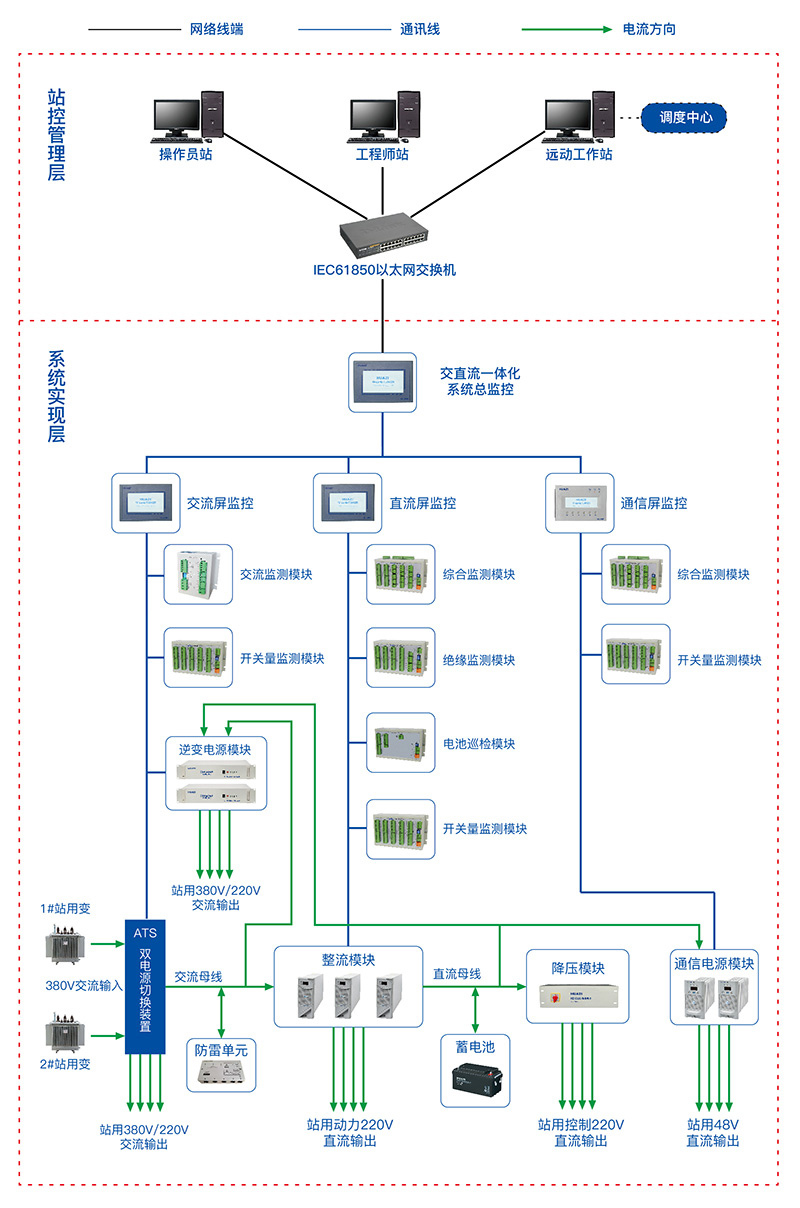

交直流一体化电源监控模块分1个总监控模块和3组子监控模块，子监控模块分别为交流屏监控模块、直流屏监控模块和通信屏监控模块。

交流屏监控模块通过RS-485串口对交流监测模块、开关量监测模块、双电源切换装置和电力专用UPS或INV等智能设备实施数据采集，并进行显示；亦可根据交流电源系统的各种设置数据进行报警处理、历史数据管理等；同时，能对这些处理的结果加以判断，根据不同的情况实行站用交流电源管理，输出控制等操作。

直流屏监控模块通过RS-485串口对高频整流模块、综合监测模块、电池巡检模块、绝缘监测模块和开关量监测模块等智能设备实施数据采集，并进行显示；亦可根据直流电源系统的各种设置数据进行报警处理、历史数据管理等；同时，能对这些处理的结果加以判断，根据不同的情况实行站用直流电源和电池管理，输出控制等操作。

通信屏监控模块通过RS-485串口对通信电源模块、综合监测模块和开关量监测模块等智能设备实施数据采集，并进行显示；亦可根据直流电源系统的各种设置数据进行报警处理、历史数据管理等；同时，能对这些处理的结果加以判断，根据不同的情况实行站用通信电源管理，输出控制等操作。

一体化电源监控装置通过RS-485串口对交流屏监控模块、直流屏监控模块和通信屏监控模块进行数据采集，并显示各系统运行状态；通过以太网接口，将系统运行状态、主要数据等信息通过DL/T680（IEC61850）规约与变电站的综合自动化系统连接，实现交直流一体化电源系统的“四遥”功能。
